探索 messageHandler 的传输性能极限
Contents
本次测试的目标是 iOS 8+ 之后提供的 WKWebview 提供的 JS 和 Native 通讯机制之 messageHandler
,比较浅显的探索下它各方面的极限。
测试 Demo
主要的测试场景包括
- messageHandler 可传输的数据类型有哪些?
- 以字符串为例,messageHandler 最多可传输多少字节?
- 承接 2,在不同量级下的传输效果(是否丢失、速度等)如何?
- 如果是 native 向 WKWebview 传输数据,是否有类似的表现?
- 探索使用 messageHandler 的最佳方法。
测试方法
- 测试设备,iPhone XR 模拟器,Xcode 10.2
- 硬件,MacBook Pro (13-inch, 2016),Mem 16 GB 2133 MHz LPDDR3,3.1 GHz Intel Core i5
- 测试流程。启动 App,将 Xcode 切换到 Debug Navigation,观察内存消耗;同时打开 Safari 开发者工具,切换到 Timing tab 里,观察内存的占用情况
测试用例
1. 传输数据类型
根据 MDN 上对 postMessage 描述,
注意: 在 Gecko 6.0 (Firefox 6.0 / Thunderbird 6.0 / SeaMonkey 2.3)之前, 参数
message 必须是一个字符串。
从 Gecko 6.0 (Firefox 6.0 / Thunderbird 6.0 / SeaMonkey 2.3)开始,参数message被
使用结构化克隆算法进行序列化。这意味着您可以将各种各样的数据对象安全地传递到目标窗口,而不必自己序列化它们。
Supported types (表1)
Object type | Notes |
---|---|
All primitive types | However, not symbols |
Boolean object | |
String object | |
Date | |
RegExp | The lastIndex field is not preserved. |
Blob |
|
File |
|
FileList |
|
ArrayBuffer | |
ArrayBufferView | This basically means all typed arrays like Int32Array etc. |
ImageData |
|
Array | |
Object | This just includes plain objects (e.g. from object literals, FormData objects) |
Map | |
Set |
按照上面的数据,我尝试了所有的数据类型,包括 FormData。得出的结论和 AppleDocumentation 一致,
Allowed types are NSNumber, NSString, NSDate, NSArray, NSDictionary, and NSNull.
对于 JavaScript 侧,支持
Primitive Type, Boolean, String, Date, Array(包括 TypedArray)。
哪些不在 表1 中的数据类型,在调用 postMessage 即出错,如postMessage(document)
;而哪些在表1中,但不在
Primitive Type, Boolean, String, Date, Array(包括 TypedArray)
中的数据,传到 native 时,message.body
是个空对象 {}
;
对应 native 向 JS 传输数据的格式
只有一种,那就是字符串,凡是可以用字符串转换的数据接口都可以借助字符串来实现打散、传输、重建。
2. 传输数据速度。
我们以字符串为例,使用 for
,字符串数组join
等方式来模拟传输 1\10\100\1000 M
数据试验。
(详细的实现方式可以参考代码,这种测试代码准确度不高,因为循环和静态字符串、临时变量是否主动销毁等都会影响内存占用,所以这里得出来的数据,在数据级和相对关系上可供参考)
下表是通过运行我的 demo 跑了 3 次,大概的数据统计。注意:webview 和 Xcode 里的内存占用是独立的。 ####表2, messageHandler 向 native 传输 数据
用例 | webkit | xcode 的内存消耗 | 通讯耗时 ms |
---|---|---|---|
1000M | 352M/max, 180M | 3.95G/max 141.M | body.length = 1047552000, Costtime = 16323 |
100M | 375M/max, 82M | 259M/max 166.M | body.length = 104755200, Costtime = 763 |
10M | 102M/max ,73M | 79.2M/max 57.M | body.length = 10475520, Costtime = 79 |
1M | 73.58/max ,73.58m | 61.1/max 57.8M | body.length = 1047552, Costtime = 12 |
352M/max, 180M 表示峰值是 252M,之后维持在 180 M | |||
####表3, native 向 messageHandler 传输 数据 | |||
同时,我还测试了 native 执行 webview evaluateJavaScript 来传数据的情况。 |
|||
用例 | webkit 浏览器 | xcode 的内存消耗 | 通讯耗时 ms |
— | — | — | — |
1000M | 3.98G/max 3.0G | 3.98G/max 62.6.M | total = 1047552000, CostTime = 15733 |
100M | 350.51M/max 350.51M | 261M/max 60.4.M | total = 104755200, CostTime = 1307 |
10M | 83.62M/max 83.33M | 81.7.2M/max 60.9.M | total = 10475520, CostTime = 129 |
1M | 53.53/max 51.56m | 62.1/max 59.7M | total = 1047552, CostTime = 16 |
从表2、表3对比可见,对于 Xcode 而已,内存占用是稳定的,而对于 JS 端,容易出现内存泄漏。从这点可见 iOS 的 ARC 的优点。 |
3.可能有好奇的宝宝会追问,那到底到底有没有最大值呢?
答:都没有。
- h5 到 native 传输的情况,在我的测试用例中,我用人肉和 2 分法(见代码 index.html ),
[Log] 2149581562.5 is good, try hard. (index.html, line 67) [Log] 2149581718.75 is good, try hard. (index.html, line 67) [Log] 2149581796.875 is good, try hard. (index.html, line 67) [Log] 2149581835.9375 is too much cost (index.html, line 64) [Log] 2149581816.40625 is good, try hard. (index.html, line 67) [Log] 2149581826.171875 is too much cost (index.html, line 64) [Log] The choosed one is 2149581826.171875 (index.html, line 72)
测试出来 2G 是 messageHandler 传输的极限。如果传大于 2G的,则会出现 Out of Memory
的错误。但我相信这是 JS 方法,
array.join('')
的极限,如果是使用 File
对象获取的大于 2G 的文件我相信也是可以传输的。

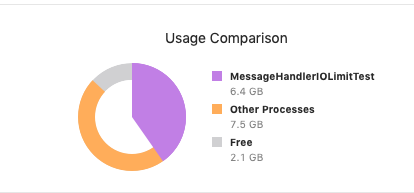

2. native 传输 h5情况,基本没有限制,传入 10000M 的时候,大概执行了 5 分钟,内存也飙到 11 G,但两端都没有出现问题。

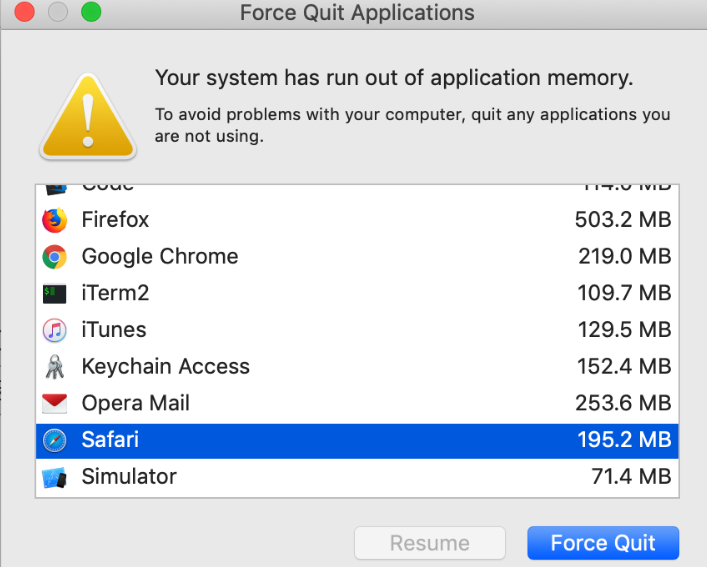

理论上是无限的,现实是有限的,真正确定上限的是你的硬件,如我的电脑上执行 10000 M 情况时,已经报警了,再超就会被杀进程了。
5. 最佳参数
2 ~ 10 M,传输速度很快,可以传 1M+ 的数据,这时候的耗时也很小。对于 messageHandler 这么好的通道,还可以发掘的用途还很多,我想到的,
- 可以将整个界面截图(注意是滚动截图)获得的数据传到 native,让 native 持久化。
- 保存整个渲染完毕的 html 结构,这个功能可作为个性化的渲染结果,代替使用 phatom 这种无头浏览器渲染获得渲染结果的方式。
6. messageHandler 最多可以注册多少个?
我相信是无数个,因为机器配置有点差,就不再尝试让它包内存警告了。window.webkit.messageHandlers
对象是延迟初始化,在内存支持的情况下,会自然扩展。
结论
-

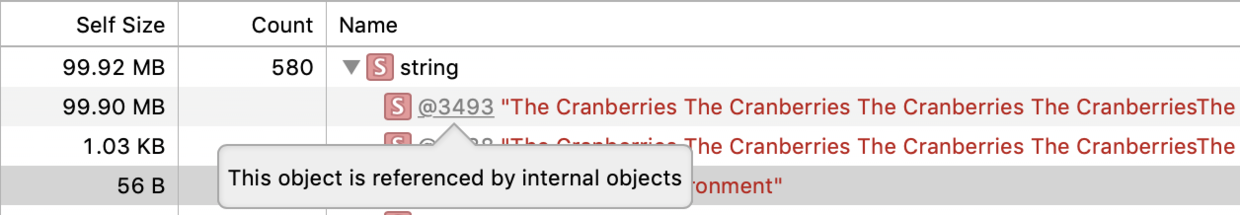

native 调用 h5 传数据, JS 的入参(如 Index.html 文件中的,_content),因为是被跨进程持有,会造成泄漏,即使是即将 _content 置为 null,这个情况很严重,说明 webview evaluateJavaScript 的参数不能很长,不知如何化解这个问题?
-
最佳参数是 2 ~ 10 M,所以如果大于 10 M 的数据,可以考虑使用断点续传的方式,这时候需要考虑网络传输的机制,保证时效(ack_seq)正确和不丢失。
-
传 100M 左右的数据很慢,会卡住主线程。我们的好朋友
worker.js
这时候不能执行postMessage
方法,也帮不了忙。但是可以在worker.js
里做大数据 slice 的工作。 -
window.webkit.messageHandlers.postMessage
应该是window.postMessage
的封装[ 从黑盒测试的角度来看,需要看源码确认]。所以他可以很好的实现 frame 和 iframe 之间的跨域问题。例如WebViewJavascriptBridge
因为它用了 iframe 的_fetchQueue
,导致WebViewJavascriptBridge
在 iframe 是失效的。这也是 messageHandlers 的长处之一。 -
messageHandler 传不了 Blob 或者 FormData 等二进制文件
