首发自小专栏, 重新创作自 Session,Visually edit SwiftUI views

前言

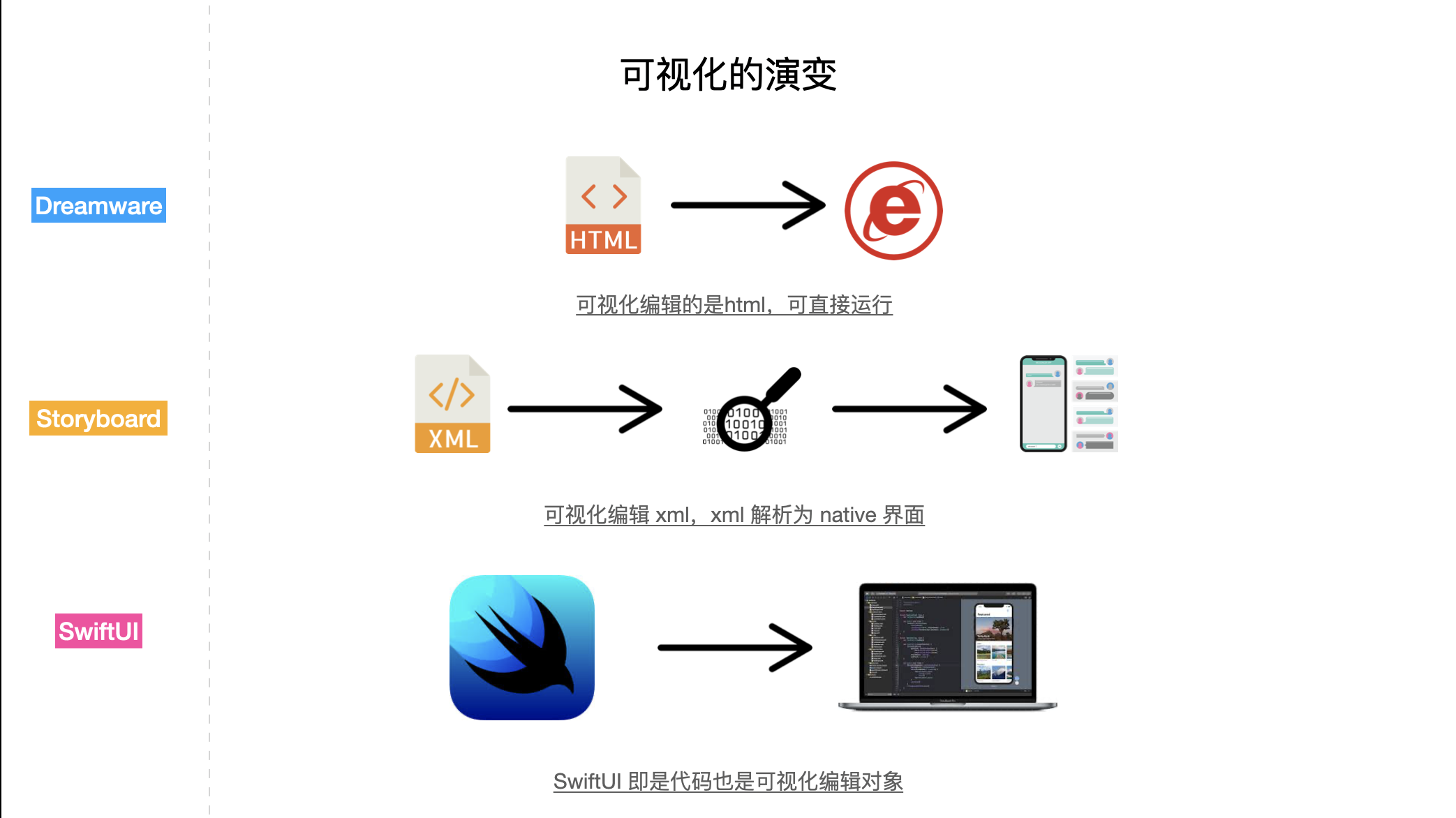

SwiftUI 带来的描述性构建界面能力,为 Xcode 引入诸多的可视化工具奠定了基础。可视化界面搭建,早期在网页开发中,曾经流行过,最著名的代表 Dreamweaver。如果把 html 源码视为因,那么浏览器渲染的界面则为果。从最后的界面上修改,反馈到源代码,这个过程非常直观,也高效(得益于 html 可以及时渲染)。人人都想可视化搭积木式编码, Apple 在可视化编程上从一开始就有布局—— xib、Storyboard ,至今还在迭代。但不得不承认,Storyboard 编程范式在 iOS 领域并不是主流。如果 Dreamweaver 为代表的所见即所得(WYSIWYG )编辑器没落是因为从因到果逆方向,生成的代码质量不高。而 xib、Storyboard 无法成为主流的一大原因是中间层——xml 中间层的引入的复杂度。

如果让我对可视化实现打分:SwiftUI 8 分; xib、Storyboard 3 分 SwiftUI 继承了 html 的界面描述能力也实现可直接运行的能力。

Xcode 里支持 SwiftUI 的可视化工具。

总结下,主要有 4 类;

  1. SwiftUI 源码
  2. Canvas
  3. Inspector
  4. Library(包含自定义库对象) Hold Command + Click 呼出的 actions 浮层可和 1、2 组合出现。

1. SwiftUI 源码

SwiftUI源码描述界面的层级,在 Xcode 里,我们通过代码可以了解到我们应用的入口是 App 对象,结合 SwiftUI 里 view 对象的组合,最终是一个树形,这棵树和 Xcode 里 debug 时的视图层级是一致的(和 App 内部渲染的 layer 不一致)。

在 Editor 里你除了可以通过手动编辑 SwiftUI 源码来修改视图层级之外,你还可以借助 Hold Command + Click 呼出的 actions 浮层来可视化的辅助生成 SwiftUI 源码,其中包括对 View 和 Modifier 的 attribute inspector 修改,后面会详细说。

SwiftUI 源码是所有可视化编辑的 The source of truth。所有的功能都可以在 SwiftUI 里实现。相比较它,Canvas 的功能更直观,但功能受限,如在 Canvas 里你无法删除 Modifier

同时,SwiftUI 源码接收来自从 Library 里拖拽或者双击导入的 Views 和 Modifiers、以及图片等资源,从而快捷引入视图,以及批量修改样式。

注:在源码里所有改动都会同步 CanvasInspector,反之亦然

2. Canvas

Canvas 在 Xcode 11,早期 beta 版本里叫 Preview,正如其名,它是 SwiftUI 源码实际效果的 hot reload 的展示区。除了他作为一个全屏容器供所有被 preview 的视图来渲染外,在 Xcode 12 里引入了various preview-centric capabilities ,把 Xcode 11 我们在 Preview 常用的一些环境变量修饰符(主要是 Color Scheme、Dynamic Type),这些功能我们可以手动在代码里实现,现在被移动到 Canvas,加入到 Inspect PreviewDuplicate Preview,作为快捷方式。

小贴士: 我曾经尝试使用 SwiftUI 来 Hot Reload Objective-C 的代码,在小项目也还是可以用的。

在 Canvas ,你可以使用 Library 来引入新的视图元素,你也可以删除它;使用 Library 引入修饰符,但不能删除。

小贴士:引入的图片资源总是默认显示为图片实际大小

通过在 Canvas 里双击元素选中,在右侧的 Inspect 里修改。如果选中的是文字,可以在 Editor 里直接修改文本内容。 Command + D 快速复制视图对象。

同样,你还可以借助 Hold Command、Click 呼出的 actions 来可视化的辅助生成、修改视图。 目前支持的 actions 包括;

  1. 包裹在 HStack 容器里
  2. 包裹在 VStack 容器里
  3. 包裹在 List 容器里
  4. 包裹在 Group (非容器)里
  5. 引入条件
  6. 使循环 n 次 (默认 5 次)
  7. 呼出本视图元素的 Inspector(这样可以隐藏最右侧的 attribute inspector 最大化屏幕利用率)

小贴士: 在 SwiftUI 源码 Editor 里 actions 会比较多,多一些 extract 的方法。

Canvas 常规的显示规则是,总是显示当前编辑器里可预览的文件,使用左下角的 Pin Preview,可以在切换不同文件的时保持显示被 pin 时候的 Preview 界面。

小贴士:快速刷新 Canvas 快捷键:Option + Command + P

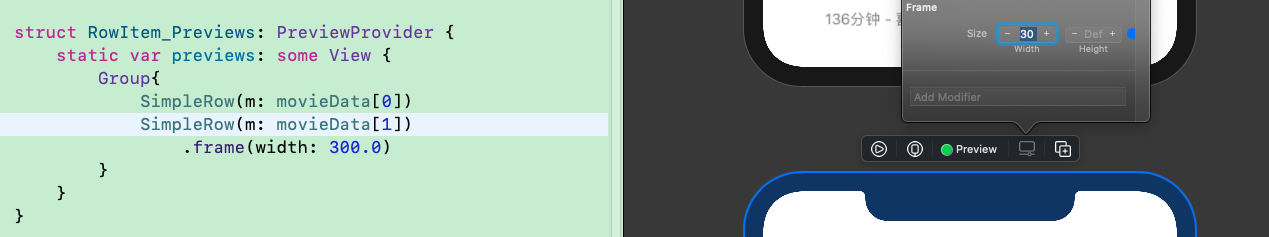

现在的 Inspect Preview 里设置 frame 有问题,显示数字的地方位置不够,导致你输入 300 这样的三位数时,会误会因为被清空为 0。 。 在日常的使用里,你经过会遇到 Canvas 不能工作的问题,如 需要你生成 crash report ,然后查阅 .crash 文件,大部分是运行时错误、编译错误,没有地方抛给开发者。

1
2
Application Specific Information:
Fatal error: Unexpectedly found nil while unwrapping an Optional value: file /Users/hite/workshop/WWDC20/WWDC20/RowItem.swift, line 50

Attribute Inspector

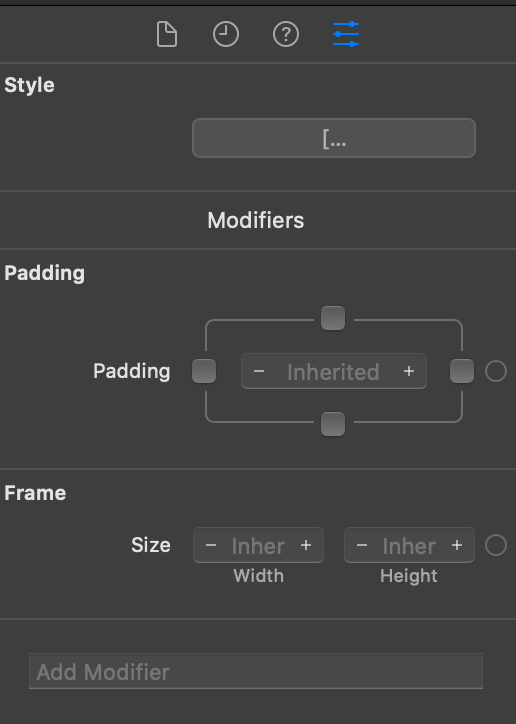

Attribute Inspector 和其他可视化编辑器的属性编辑器一样,作为上下文敏感的编辑入口,修改源码、修改 Canvas 里的显示。 默认的 attribute 显示 4 个对象,视图类型、Padding、Frame、Add Modifier。其中Add Modifier 包含最丰富的内容,当不知道当前选中的对象有哪些方法时,Add Modifier 的弹窗是个非常好的查询入口。 Xcode 自动把 Modifier 分为:

  1. Control (多为可响应用户事件的元素)
  2. Layout(布局、背景、大小尺寸信息)
  3. Effect(颜色对比、渐变、形变等)
  4. Event (显示隐藏、通知到达等)
  5. Style(系统组件的默认样式配置)

很明显,你可以自定义的部分是 Control\ Layout\Effect ,这也是自定义 Library 对象里可设置为 category 的枚举。关于自定义 Library 对象,请参阅 session 10649

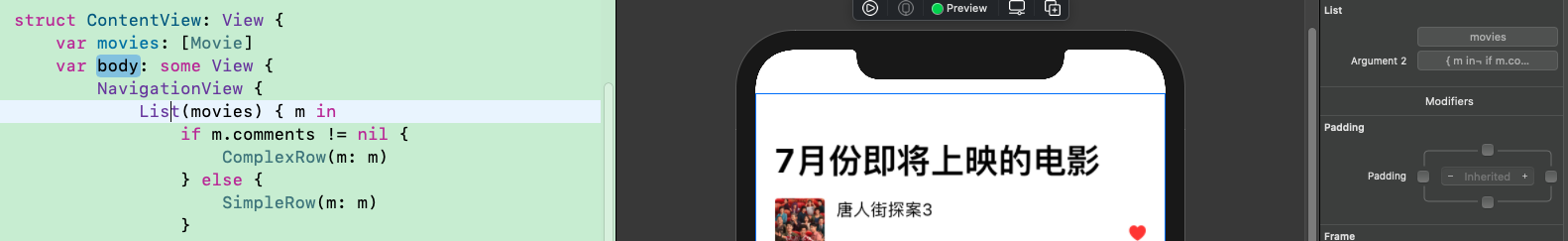

在 Inspector 最上面的 View 属性那里,会展示一些奇怪的东西。这些是 SwiftUI 默认展示的 View 初始化方法的参数,部分参数还可容许修改。

在 Inspector 里,可以通过不选中对应的约束来删除不需要的属性。在 Canvas 里唤起的 Inspector 浮层还可以通过点击选项后面的蓝色 X 号,修改为视图默认样式。

总结

在 Xcode 里熟练掌握快捷键 Hold Command + Click(呼出 actions 弹窗)、Command + Shift + L(打开 Library 浮层)、Command + Shift + P (重新渲染 Canvas)和 actionsadd Modifier 搜索入口,让你在编写代码时,事半功倍,发挥 WYSIWYG 可视化工具的最大效能。

参考

  1. https://github.com/hite/OC_Previewable
  2. https://nshipster.com/ibinspectable-ibdesignable/
